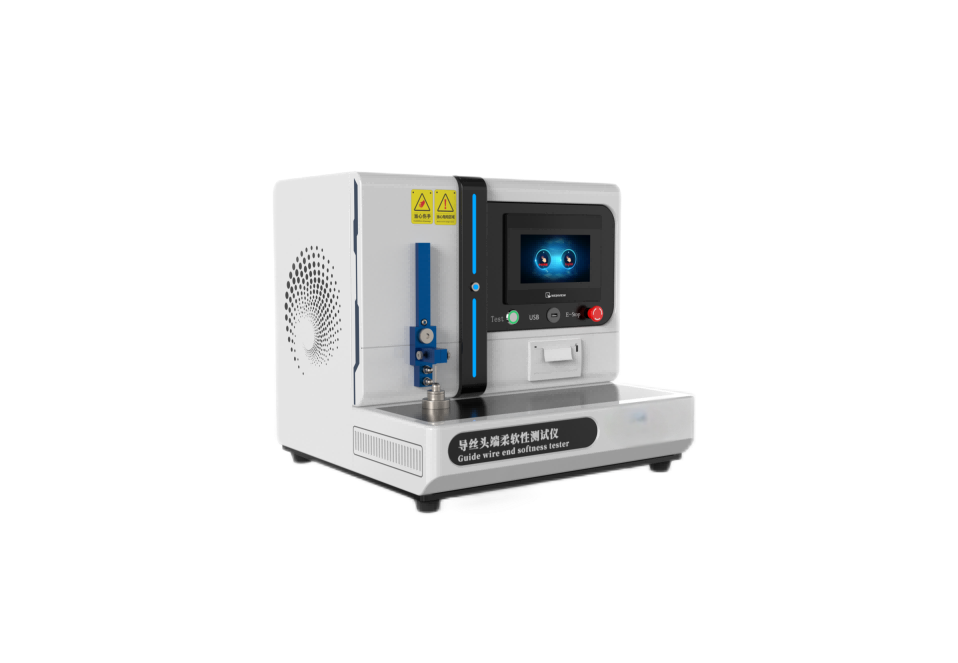

导丝头端柔软度测试仪
一、核心功能与原理
?测试原理?
通过夹具固定导丝距头端10mm处并保持垂直，以3–8mm/min速度垂直下压导丝，使其接触锥形底座后弯曲，同步记录压力-位移曲线以量化柔软性。
?关键技术?：高精度力值传感器、位移滑轨及PLC控制系统实现精准加载与数据采集。
?复合测试能力?
部分设备支持静态弯曲（评估瞬时柔软度）与动态疲劳测试（模拟导丝在血管中的循环应力），预测临床操控性与耐久性。
二、关键性能参数
?参数? | ?典型范围/精度? |
控制系统 | PLC控制系统 |
操作界面 | 彩色7寸触摸屏，中英文切换 |
量程范围 | 0-5N，精度：±0.01％FS（可定制其他量程和精度） |
夹具 | 1套 |
位移范围 | 0.001-40.000mm |
位移分辨率 | 0.001mm |
试验速度 | 0-100mm/s可任意设置，无级变速 |
速度精度 | 0.01mm/s |
夹持范围 | 0.3-8mm（可选择更大范围） |
高精度滑轨，高精度电机，稳定性好，重复性好 | |
电源 | 220V ,50Hz |
重量 | 17kg |
外形尺寸 | 500mm*400mm*350mm |
三、操作流程与标准
?标准化测试步骤?
?样品固定?：夹具夹持导丝头端10mm垂直段；
?加载测试?：锥形底座引导下压位移，传感器记录弯曲临界力值；
?数据分析?：生成压力-位移曲线，计算抗弯曲刚度。
?执行标准?
核心标准：YY/T 1554-2017、YY 0450.1-2003；
适用产品：冠状动脉导丝、输卵管导管、外周血管介入导丝等。
四、操作注意事项
?环境控制?：温度23±2℃、湿度50–80%，避免电磁干扰；
?维护要求?：定期校准传感器，夹具抛光防摩擦误差；
?安全规范?：禁止手动干预测试区域，防夹伤/触电?。
配置清单
主机1台；
测试软件1套；
说明书1份;
合格证1份;
保修卡1份;
签收单1份;
铭牌1块;
电源线1根;
扳手1套;
宣传册若干;
